一、引言

在现代社会中，蓄电池的应用极为广泛，从汽车、电动车到各种电子设备，都离不开蓄电池提供的电力支持。而蓄电池生产过程中的充电工艺，对于蓄电池的性能、寿命以及安全性都有着至关重要的影响。一个科学合理的充电工艺，能够充分发挥蓄电池的潜力，提高其充放电效率，延长使用寿命，降低使用成本。因此，深入了解蓄电池生产的充电工艺具有重要的现实意义。

二、充电方式概述

恒流充电

恒流充电是一种常见的充电方式，即在充电过程中，保持充电电流恒定。这种充电方式的优点显著。首先，它能够使电池的容量增加，让蓄电池储存更多的电量。其次，具有较好的脱硫效果，可有效去除蓄电池极板上的硫化物，保证电池的正常性能。然而，恒流充电也存在一些不足之处。在充电过程中，会产生大量气泡，这些气泡对活性物质有很强的冲刷作用，容易使活性物质脱落，从而降低电池的使用寿命。充电电流的大小需要根据充电类型及蓄电池的容量来确定，合理的电流设置对于保证充电效果和电池寿命至关重要。

恒压充电

恒压充电是指在充电过程中，保持充电电压恒定。与恒流充电不同，恒流充电时电压是变化的，而恒压充电的电流会随着电池电压的升高而逐渐减小。这种充电方式能够避免电池过充，当电池电压接近充电电压时，充电电流会变得很小，从而减少对电池的损害。在实际应用中，恒压充电常用于一些对充电精度要求较高的场合，能够较好地保护电池的性能。

脉冲快充

脉冲快充是一种较为先进的充电方式，它通过向电池施加脉冲电流来实现快速充电。这种充电方式能够在短时间内为电池补充大量电量，大大缩短了充电时间。脉冲快充还具有较好的去极化作用，能够减少电池内部的极化现象，提高充电效率。不过，脉冲快充对充电设备的要求较高，需要精确控制脉冲的频率、幅度和宽度等参数，否则可能会对电池造成损害。

三、充电类型详解

初始充电

初始充电是针对新电池或修复电池（更换极板）而言的。新电池在使用前进行初始充电，能够激活电池内部的活性物质，使其达到**的工作状态。对于修复电池，初始充电同样重要，它可以让更换后的极板更好地与电池其他部分协同工作。初始充电的操作步骤较为严格。首先要检查电池外壳，拧开加注口盖，然后根据不同季节和气温选择合适的电解液密度，将电解液从充液孔慢慢加入蓄电池中，使液面高出极板上缘15mm。接着静置6 - 8小时，让电解液充分浸透极板。由于电解液浸入极板后液面会下降，所以需要再次加入电解液将液面调整到规定值。当电解液温度降至30℃以下后，将充电器正极接至电池正极，充电器负极接至电池负极开始充电。初始充电分为两个阶段，**阶段的充电电流约为电池容量的1/15，当充电后电解液中析出气泡，电池端电压达到2.4V时，进入第二阶段，此时充电电流约为电池容量的1/30。在充电过程中，要始终测量电解液的密度和温度，如果电解液温度继续升高到45℃，应停止充电，并采取适当的冷却措施来降低温度。当充电接近结束时，如果电解液密度不符合要求，应使用蒸馏水或相对密度为1.400g/cm³的电解液进行调节，调整后还需再充电2小时。当电池电解液产生大量气泡，处于沸腾状态，且电解液密度和电池单体电压达到规定值并保持3小时不变时，说明初始充电充足。

补充充电

补充充电是在蓄电池使用一段时间后，电量有所消耗时进行的充电操作。其目的是及时补充电池消耗的电量，保持电池的正常使用。补充充电的频率和时间取决于蓄电池的使用情况和类型。例如，汽车蓄电池在日常使用中，由于发动机运转时发电机会给蓄电池充电，但如果经常短距离行驶或者使用电器设备较多，就需要定期进行补充充电。补充充电的电流和时间可以根据电池的剩余电量和容量来确定。一般来说，充电电流不宜过大，以免对电池造成损害。在补充充电过程中，也需要关注电池的温度和充电状态，确保充电安全和有效。

均衡充电

均衡充电是为了保证蓄电池组中各个单体电池的性能一致性而进行的充电方式。在蓄电池组中，由于各个单体电池的制造工艺、使用环境等因素的差异，可能会导致它们的电压、容量等性能参数不一致。如果不进行均衡充电，这种不一致性会随着使用时间的增加而加剧，从而影响整个蓄电池组的性能和寿命。均衡充电的方法有多种，常见的是采用恒流充电与恒压充电相结合的方式。在充电过程中，对电压较低的单体电池进行额外的充电，使其电压逐渐与其他单体电池趋于一致。通过均衡充电，可以提高蓄电池组的整体性能和可靠性，延长其使用寿命。

四、充电工艺参数的确定

充电电流的选择

充电电流的大小对蓄电池的充电效果和寿命有着重要影响。如果充电电流过大，虽然可以缩短充电时间，但会导致电池发热严重，加速电池极板的老化和活性物质的脱落，从而降低电池的使用寿命。相反，如果充电电流过小，充电时间会过长，效率低下。在确定充电电流时，需要考虑多个因素。首先是电池的类型，不同类型的电池对充电电流的承受能力不同。例如，普通铅酸电瓶和免维护铅酸电瓶的充电电流就有所差异。其次是电池的容量，一般来说，电池容量越大，所需的充电电流也相对较大。还需要考虑充电类型，如初始充电、补充充电和均衡充电的充电电流设置也有所不同。在实际生产中，通常会根据电池的规格和使用要求，通过实验和经验来确定**的充电电流。

充电电压的设置

充电电压的设置直接关系到电池能否充满电以及是否会过充。如果充电电压过低，电池无法达到额定容量，影响其使用性能。而充电电压过高，则可能会导致电池过充，产生大量气体，使电池内部压力增大，甚至引发爆炸等安全事故。不同类型的蓄电池有不同的充电电压要求。例如，铅酸电瓶的充电电压一般在14.4V - 14.8V之间，AGM电瓶的充电电压为14.1V - 14.7V，EFB电瓶的充电电压为14.8V - 15V。在设置充电电压时，要严格按照电池的规格和要求进行，同时要考虑充电过程中电池电压的变化情况，确保充电电压在安全合理的范围内。

充电时间的计算

充电时间的计算需要综合考虑电池的容量、充电电流和充电类型等因素。一般来说，充电时间可以通过电池的容量除以充电电流来初步估算。但这只是一个理论值，在实际充电过程中，由于电池的内阻、充电效率等因素的影响，实际充电时间可能会有所不同。对于不同类型的电瓶，充电时间也有一定的参考范围。如普通铅酸电瓶的充电时间一般为8 - 10小时，免维护铅酸电瓶为5 - 7小时，AGM电瓶为3 - 5小时。在实际生产中，还需要根据电池的实际充电情况进行调整，例如通过监测电池的电压、温度等参数来判断充电是否完成。

五、充电过程中的监控与保护

温度监控

蓄电池在充电过程中会产生热量，温度过高会对电池的性能和寿命造成严重影响。因此，在充电过程中对温度进行实时监控是非常必要的。当电池温度过高时，可能会导致电池内部的化学反应加剧，加速活性物质的分解和脱落，同时还会增加电池的内阻，降低充电效率。一般来说，蓄电池的正常充电温度范围在20℃ - 40℃之间。如果发现电池温度超过这个范围，应立即停止充电，并采取相应的冷却措施，如通风散热、使用冷却装置等。通过安装温度传感器等设备，可以实时监测电池的温度，确保充电过程在安全的温度范围内进行。

电压监控

电压是反映蓄电池充电状态的重要参数之一。在充电过程中，需要对电池的电压进行实时监控，以确保充电电压在合理的范围内。如果电压过高，可能表示电池过充；如果电压过低，则可能表示电池未充满或者存在故障。通过电压监控，可以及时调整充电参数，保证充电的准确性和安全性。在实际应用中，可以使用电压表等设备对电池电压进行测量，并将测量结果反馈给充电控制系统，以便及时做出调整。

过充保护

过充保护是充电过程中的一项重要保护措施。过充会对电池造成严重的损害，如电池鼓包、漏液、甚至爆炸等。为了防止过充，充电设备通常会配备过充保护装置。这些装置可以在电池电压达到设定的上限值时，自动停止充电或者调整充电电流和电压。常见的过充保护方法有硬件保护和软件保护两种。硬件保护通过电路设计来实现，当电池电压超过设定值时，电路会自动切断充电回路。软件保护则是通过充电控制系统中的程序来实现，对充电过程进行实时监测和控制，当检测到过充情况时，会及时采取相应的措施。

短路保护

短路保护也是必不可少的。在充电过程中，如果发生短路，会产生很大的电流，可能会损坏充电设备和电池，甚至引发安全事故。短路保护装置可以在检测到短路情况时，迅速切断电路，防止电流过大对设备和电池造成损害。短路保护通常采用熔断器、断路器等设备来实现，当电路中出现短路时，这些设备会自动断开，保护电路的安全。

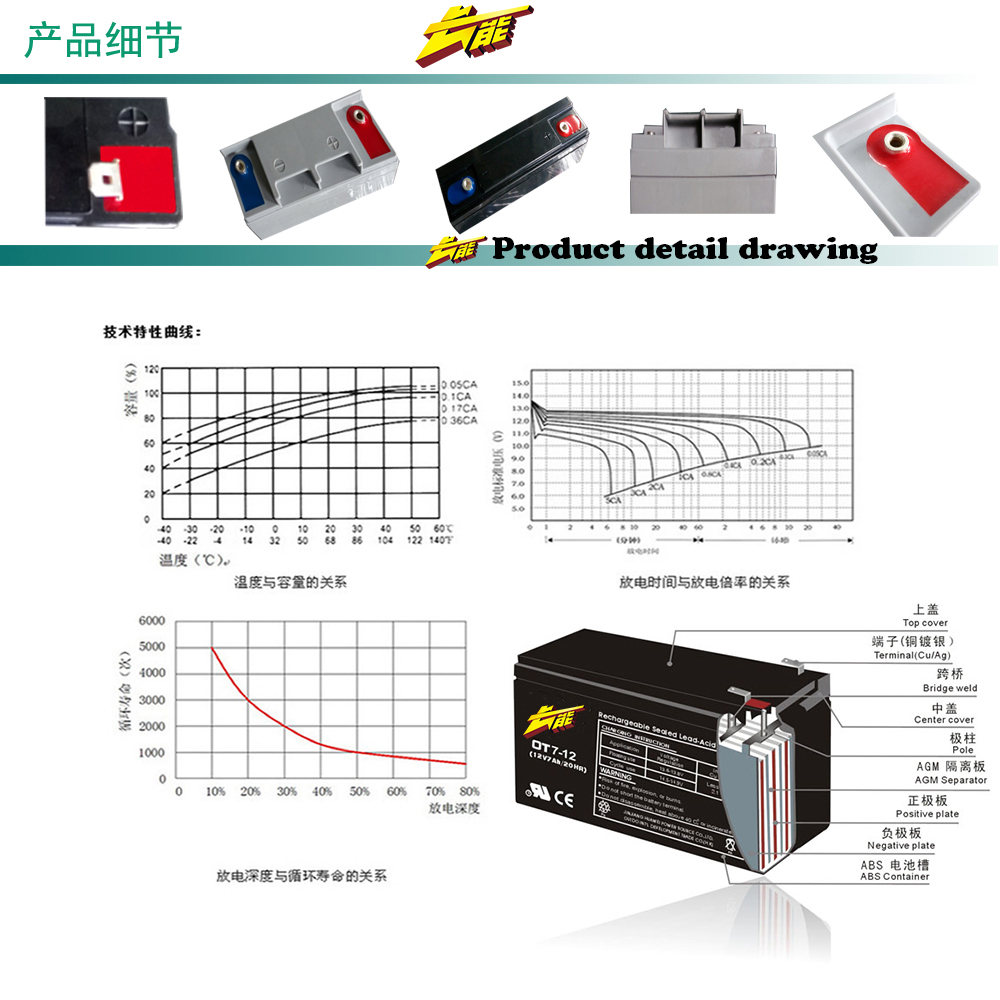

六、充电工艺对蓄电池性能的影响

对电池容量的影响

合理的充电工艺能够有效提高蓄电池的容量。通过正确选择充电电流、电压和充电时间等参数，可以使电池内部的活性物质得到充分的激活和利用，从而增加电池的容量。例如，在初始充电过程中，采用合适的充电电流和时间进行充电，可以让电池内部的化学反应更加充分，使活性物质更好地参与到充放电过程中，从而提高电池的容量。相反，如果充电工艺不合理，如充电电流过大或过小、充电时间过长或过短等，都会影响电池容量的发挥，导致电池无法达到额定容量。

对电池寿命的影响

充电工艺对蓄电池的寿命有着至关重要的影响。一个科学合理的充电工艺可以延长电池的使用寿命，而不合理的充电工艺则会加速电池的老化和损坏。如恒流充电过程中，如果电流过大，会产生大量气泡，对活性物质造成冲刷，使活性物质脱落，从而降低电池的使用寿命。在充电过程中，如果经常出现过充、过放等情况，也会对电池的极板和电解液造成损害，缩短电池的寿命。因此，在蓄电池生产过程中，必须严格控制充电工艺参数，采用合适的充电方式和类型，以延长电池的使用寿命。

对电池安全性的影响

充电工艺的合理性直接关系到蓄电池的安全性。如果充电过程中没有有效的监控和保护措施，可能会导致电池过充、过热、短路等情况的发生，从而引发安全事故。例如，过充可能会使电池内部压力增大，导致电池鼓包甚至爆炸；过热会加速电池内部的化学反应，增加电池的安全隐患。通过采用合理的充电工艺，如设置合适的充电参数、配备完善的监控和保护装置等，可以有效提高蓄电池的安全性，确保其在使用过程中不会出现安全问题。

七、充电工艺的发展趋势

智能化充电

随着科技的不断发展，智能化充电将成为蓄电池充电工艺的重要发展趋势。智能化充电系统能够根据电池的类型、状态和使用情况，自动调整充电参数，实现个性化的充电。通过内置的传感器和智能算法，充电系统可以实时监测电池的电压、温度、电流等参数，并根据这些参数自动优化充电过程。智能化充电还可以实现远程监控和管理，用户可以通过手机等设备随时随地了解电池的充电状态和健康状况。

快速充电技术的提升

快速充电技术一直是人们关注的焦点。未来，快速充电技术将不断得到提升，能够在更短的时间内为蓄电池充满电量。这将大大提高蓄电池的使用便利性，满足人们对快速充电的需求。快速充电技术的提升需要在电池材料、充电设备和充电算法等方面进行创新和改进。例如，研发新型的电池材料，提高电池的充放电性能；设计更高效的充电设备，能够承受更大的电流和电压；优化充电算法，减少充电过程中的能量损耗和电池发热。

环保型充电工艺的研发

环保问题日益受到人们的关注，在蓄电池充电工艺的发展中，环保型充电工艺的研发也将成为重要方向。环保型充电工艺将注重减少充电过程中的能量损耗和环境污染。例如，采用更高效的充电设备，降低能源消耗；研发无污染的充电添加剂，减少对环境的污染。还会考虑废旧电池的回收和再利用，通过合理的充电工艺，提高废旧电池的可回收性，实现资源的循环利用。
